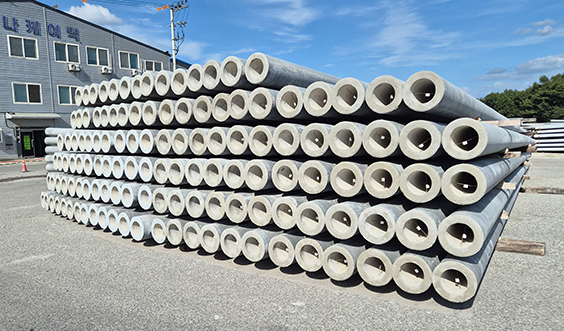

제품 개요
교류 배전선로의 지지물로 사용되는 원심력 콘크리트 전주입니다.
설계하중에 따라 일반용 · 중하중 · 고강도
세 가지로 구분해 생산합니다.
원심 성형과 프리스트레스 공법으로
휨 복원력이 높고 부식이 발생하지 않습니다.
KS F 4304 1종 · 인증 제KCL-18-410호
위・아래
삭제
복제
복제전송
텍스트기본스타일
-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
용도
- 배전선로(가공전선로) 지지물
- 농어촌 전기공급 및 구내 배전설비
- 태양광 발전설비 연계 선로
-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
특징 및 효과
- 원심 성형에 의한 고밀도 고강도 콘크리트
- 프리텐션 방식 프리스트레스 도입으로 높은 휨 복원력
- 부식이 없어 내구연한이 길고 유지보수 부담이 적음
위・아래
삭제
복제
복제전송
-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
위・아래
삭제
복제
복제전송
텍스트기본스타일
-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
제품 규격
위・아래
삭제
복제
복제전송
텍스트기본스타일
-
-
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
KS F 4304 1종 기준. 기재 규격 외 사양은 별도 협의 후 생산합니다.
단위 : 높이 · 길이 m, 설계하중 kN(kgf), 지름 cm
품목 | 규격 | 하중점의 높이(m) | 지지점의 높이(m) |
설계하중 (kN / kgf) |
원구경 (cm) |
말구경 (cm) | 제품길이 (m) |
한전주 일반용 | 10-19-50 | 8.05 | 1.7 |
4.90(500) |
32.3 |
19 | 10 |
12-19-50 | 9.75 | 2.0 | 4.90(500) |
35.0 |
19 |
12 | |
한전주 중하중 | 14-19-70 | 11.35 | 2.4 |
6.86(700) |
37.7 |
19 | 14 |
16-19-70 | 13.25 | 2.5 | 6.86(700) |
40.3 |
19 |
16 | |
한전주 고강도 | 14-19-100 | 11.05 | 2.7 |
9.8(1,000) |
37.7 |
19 | 14 |
16-19-100 | 12.95 | 2.8 | 9.8(1,000) |
40.3 |
19 |
16 |
위・아래
삭제
복제
복제전송
-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
위・아래
삭제
복제
복제전송
텍스트기본스타일
수정
링크걸기
링크해제
수정
링크걸기
링크해제
-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-

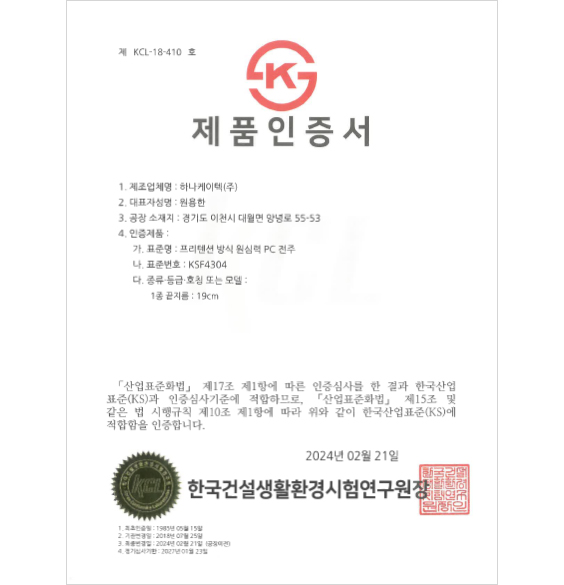

품질·인증
한국건설생활환경시험연구원(KCL) KS 제품인증 취득· 인증번호
제KCL-18-410호
· 표준번호
KS F 4304
프리텐션 방식 원심력 PC 전주
· 종류 · 호칭
1종 · 끝지름 19cm
· 인증기관
한국건설생활환경시험연구원
위・아래
삭제
복제
복제전송
-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
위・아래
삭제
복제
복제전송
텍스트기본스타일
-
-
행수 :열수 :타입 :
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-

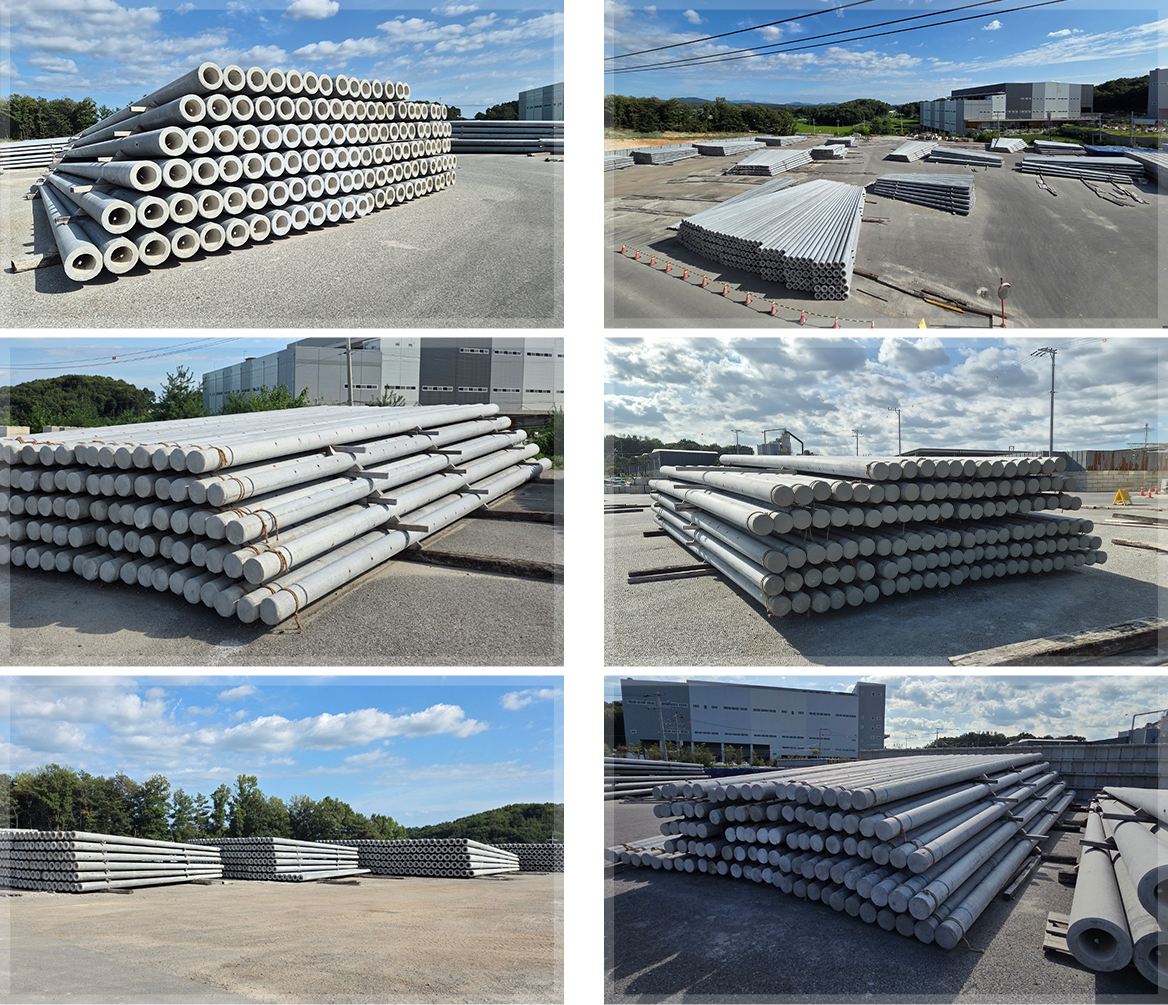

제품 야적장
위・아래
삭제
복제
복제전송
텍스트기본스타일
-
-
-
- 현재창
- 새창
-
-
-
-
-
선색
- 실선
- 점선
- all
- top
- right
- bottom
- left
- 0px
- 1px
- 2px
- 3px
- 4px
- 5px
-
선색
-
- all
- top
- right
- bottom
- left
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- all
- top
- bottom
- 0px
- 5px
- 10px
- 15px
- 20px
- 25px
- 30px
- 35px
- 40px
-
- 4px
- 8px
- 10px
- 12px
- 16px
- 20px
- 30px
-
- 1.3em
- 1.5em
- 2em
- 2.2em
- 2.5em
- 3em
-
이천공장 야적장에서 제품을 보관합니다.
